NASA Science ponúka aktualizovaný 3D tlačový model sondy Europa Clipper vo verzii 2025D, ktorý zobrazuje hlavné časti sondy, všetky vedecké prístroje aj pohyblivé solárno-radarové krídla. Model je určený pre ľudí, ktorí si chcú sondu prezrieť zblízka, pochopiť jej rozloženie a prakticky si poskladať jej zmenšeninu na bežnej 3D tlačiarni.
Verzia 2025D vychádza z predchádzajúcej verzie 2022G a NASA pri nej upravila niekoľko detailov, aby sa model ľahšie skladal a lepšie zodpovedal podobe skutočnej sondy. Súbor je rozdelený na tri časti — telo, krídla a stojan — a je pripravený pre štandardnú FDM tlač. Podľa popisu sa dajú diely vytlačiť bez podpier a bez raftu, čo zjednodušuje použitie doma, v škole aj v knižnici.
Model zvýrazňuje aj orientáciu sondy v priestore. Na telese sú jasne označené osi X, Y a Z a na stojane sa nachádza značka „V SCA“, ktorá odkazuje na rýchlostný vektor pri štandardnom najbližšom priblížení k Európe. Pre záujemcov o technické detaily NASA uvádza aj zoznam rozpoznateľných komponentov a otvorov pre jednotlivé prístroje. Ide o pomôcku, ktorá má uľahčiť orientáciu v tom, ako je Europa Clipper zostavená a ako fungujú jej jednotlivé časti.
Čo model ukazuje
Model zachytáva hlavné konštrukčné časti Europa Clipper vrátane vysoko ziskovej antény, slnečného štítu, stredne ziskovej antény, komunikačných antén, tepelného radiátora, raketových modulov, reakčných kolies, hviezdnych referenčných jednotiek, senzorov Slnka, dvoch panelov solárnych krídel aj pohonného modulu. Zobrazuje aj rozmiestnenie vedeckých nástrojov, ktoré majú pri misii zohrávať kľúčovú úlohu.
Medzi nimi sú magnetometer ECM, prístroj PIMS, analyzátor prachových častíc SUDA, hmotnostný spektrometer MASPEX, kamery systému EIS, zobrazovací spektrometer MISE, ultrafialový spektrograf UVS, teplotný systém E-THEMIS a radar REASON. Pri modeli sú tieto prvky vyznačené tak, aby bolo možné lepšie si predstaviť, kde na sonde sa nachádzajú a čo presne skúmajú.
Prečo NASA model upravila
NASA pri verzii 2025D uvádza viacero zmien, ktoré majú pomôcť pri skladaní a spresniť vizuálnu podobu modelu. Solárne krídla sa teraz lepšie zacvakávajú a lícujú, pribudol mechanický doraz a opravilo sa umiestnenie niektorých prístrojov na mínus-Z strane. Nová časť „+Z Panel“ lepšie zodpovedá hviezdnym referenčným jednotkám, SUDA a MASPEX.

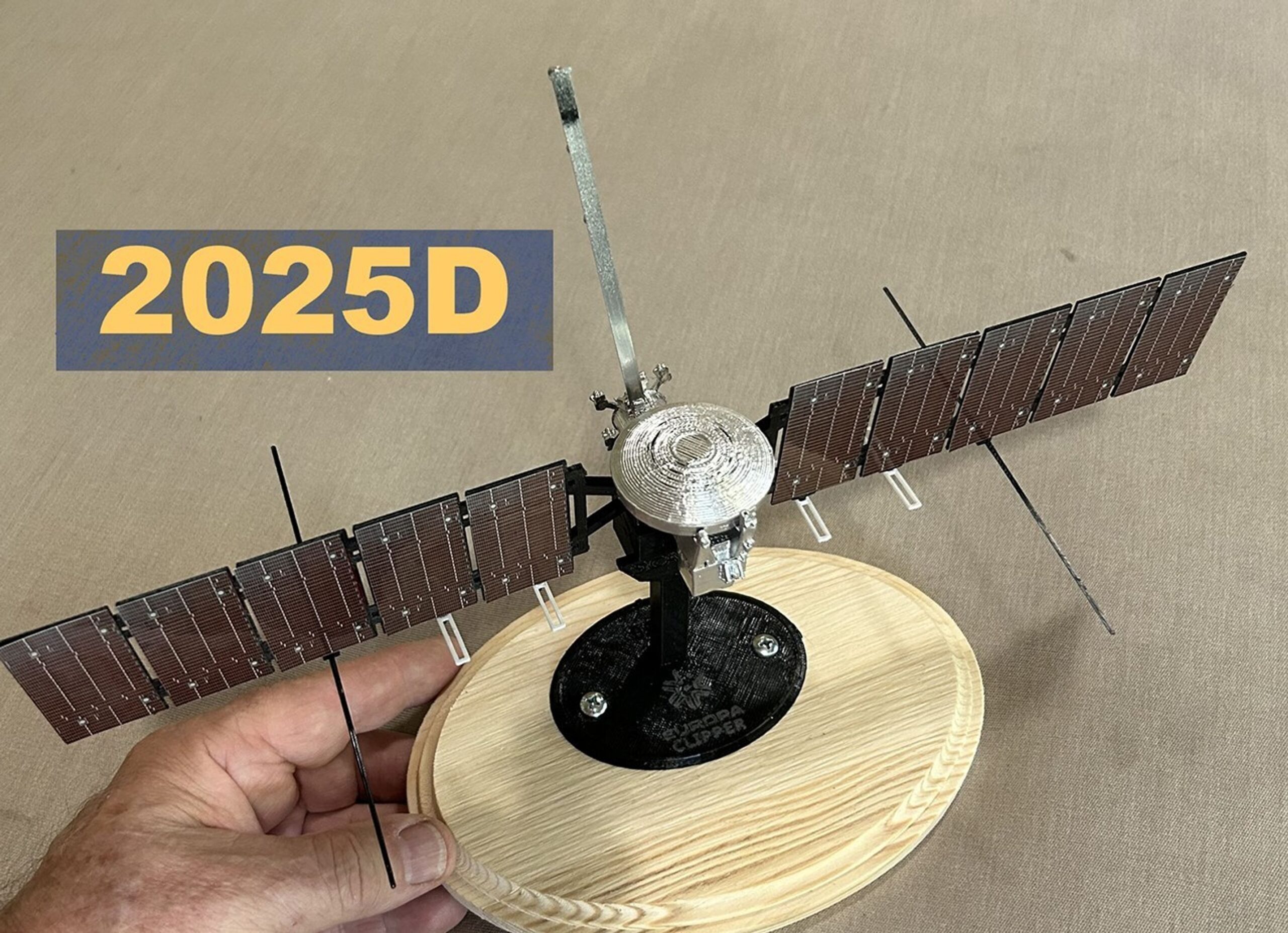

Snímka zobrazuje: Color photo of a scale model of the Europa Clipper spacecraft. Overlaid on the image is the label "2025D." The model is attached to a small black.
Z praktického hľadiska je dôležité aj to, že sa všetky diely zmestili do troch súborov. To zjednodušuje distribúciu aj tlač a znižuje riziko, že sa pri práci stratí časť dielov alebo sa popletie ich poradie. NASA tým nepredstavuje nový vedecký výsledok, ale použiteľnejší vzdelávací nástroj.
Prečo je Europa Clipper dôležitá misia
Europa Clipper patrí medzi misie zamerané na mesiac Jupiteru Európu, ktorý NASA dlhodobo sleduje pre jeho podpovrchový oceán a možné podmienky vhodné pre život. Práve preto má sonda taký rozsiahly súbor prístrojov: každý z nich má sledovať iný aspekt prostredia okolo Európy, od magnetického poľa cez prach a ľad až po tepelnú stopu či vlastnosti povrchu.
V širšom kontexte má zmysel aj takýto 3D model. Študentom, učiteľom, technickým nadšencom aj návštevníkom múzeí pomáha pochopiť, že vesmírna sonda nie je len abstraktný názov v správe o misii. Je to zložitý stroj, v ktorom má každá anténa, senzor a panel presné miesto a funkciu.
Ako sa dá model vytlačiť a zostaviť
NASA píše, že diely sú navrhnuté pre bežné stolové FDM tlačiarne, teda pre zariadenia, ktoré používajú mnoho domácich a školských používateľov. Podľa odporúčania by mali ľudia pracovať so štandardným slicovacím softvérom a nechať vypnuté podpery aj raft, pretože model bol pripravený tak, aby sa dal vytlačiť aj bez nich.
Pri zostavovaní treba venovať pozornosť najmä solárnym krídlam a anténam REASON. NASA upozorňuje, že mechanické spojenie krídel na skutočnej sonde nemá skutočnú os, ide o konštrukčný prvok modelu pre pohodlnejšiu manipuláciu. Materiálový popis zároveň upozorňuje, že niektoré diely sa môžu lepiť a pri práci s kyanoakrylátovým lepidlom treba byť opatrný, pretože viaže aj na kožu.
Čo zostáva otvorené
Model je predovšetkým vzdelávacia a prezentačná pomôcka, nie presná technická kópia v každom detaile. NASA sama uvádza, že mierka je iba približná, hoci vizuálne podstatné prvky zachováva. Niektoré časti boli navyše zjednodušené preto, aby sa dali pohodlne tlačiť na bežných 3D tlačiarňach.
Zároveň ide o otvorený zdroj s licenciou Public Domain Dedication, takže sa dá voľne používať a zdieľať. Pre verejnosť to znamená jednoduchší prístup k technike misie Europa Clipper aj k jej vedeckému zameraniu. Pre NASA je to spôsob, ako priblížiť komplexnú sondu ľuďom, ktorí by inak videli len jej fotografie a schémy.
Model je navyše venovaný pamiatke Hirai Isao, majstra presného modelovania vesmírnych sond. Aj tým NASA pripomína, že popularizácia kozmonautiky sa nerobí len cez veľké obrázky a štarty, ale aj cez malé, presné a dobre spracované modely, ktoré vedia vysvetliť techniku zrozumiteľnejšie než dlhý opis.
