Tepelný štít misie NASA Dragonfly úspešne prešiel tepelnou a štrukturálnou skúškou v púšti Nového Mexika, ktorá mala simulovať podmienky pri zostupe k povrchu Titanu, najväčšieho mesiaca Saturnu. Popri tom tím dokončil aj ďalšie testovanie komunikačného systému vrátane hlavnej antény, ktorá má po pristátí na Titane prenášať vedecké dáta na Zem.
Snímka zobrazuje: NASA’s Dragonfly Flight System Faces Heat.
Na práci sa podieľali tímy z NASA Ames Research Center, Johns Hopkins Applied Physics Laboratory (APL) a Lockheed Martin spolu s odborníkmi zo Sandia National Laboratories’ National Solar Thermal Test Facility v Albuquerque. Cieľ bol jednoduchý, ale náročný: overiť, či materiály tepelnej ochrany vydržia ohrev, rýchle zmeny teploty aj mechanické namáhanie, ktoré Dragonfly čaká pri prelete hustou atmosférou Titanu.
Tepelná ochrana, vyrobená z uhlíkových vlákien a ľahkej živice, si v testoch viedla podľa očakávania. Vedci ju skúšali aj s úmyselne vytvorenými chybami, aby zistili, či si poradí aj s nedokonalosťami, ktoré môžu vzniknúť pri výrobe alebo montáži. Podľa Milada Mahzariho z NASA Ames materiál obstál aj v tomto prípade.
Testy prebiehali na zariadení Sandia Solar Tower, kde sú stovky kalibrovaných zrkadiel schopné sústrediť slnečnú energiu na skúšobný objekt. Na vybraných častiach štítu dosiahli teplotu približne 4 500 stupňov Fahrenheita, teda takmer 2 500 stupňov Celzia. Skúšali sa aj segmenty so zakrivenými časťami a väčšie vzorky, ktoré súčasne čelili teplotnému aj mechanickému namáhaniu.
Dragonfly používa variant materiálu PICA, ktorý NASA vyvinula pre tepelné štíty kozmických sond. Pôvodný PICA pomohol dopraviť na Mars vozidlá Curiosity a Perseverance. Pre Dragonfly je pripravená verzia PICA-D a práve tá bola hlavným predmetom tejto série skúšok. Tím však ešte plánuje ďalšie analýzy pred začiatkom finálnej výroby tepelného štítu.

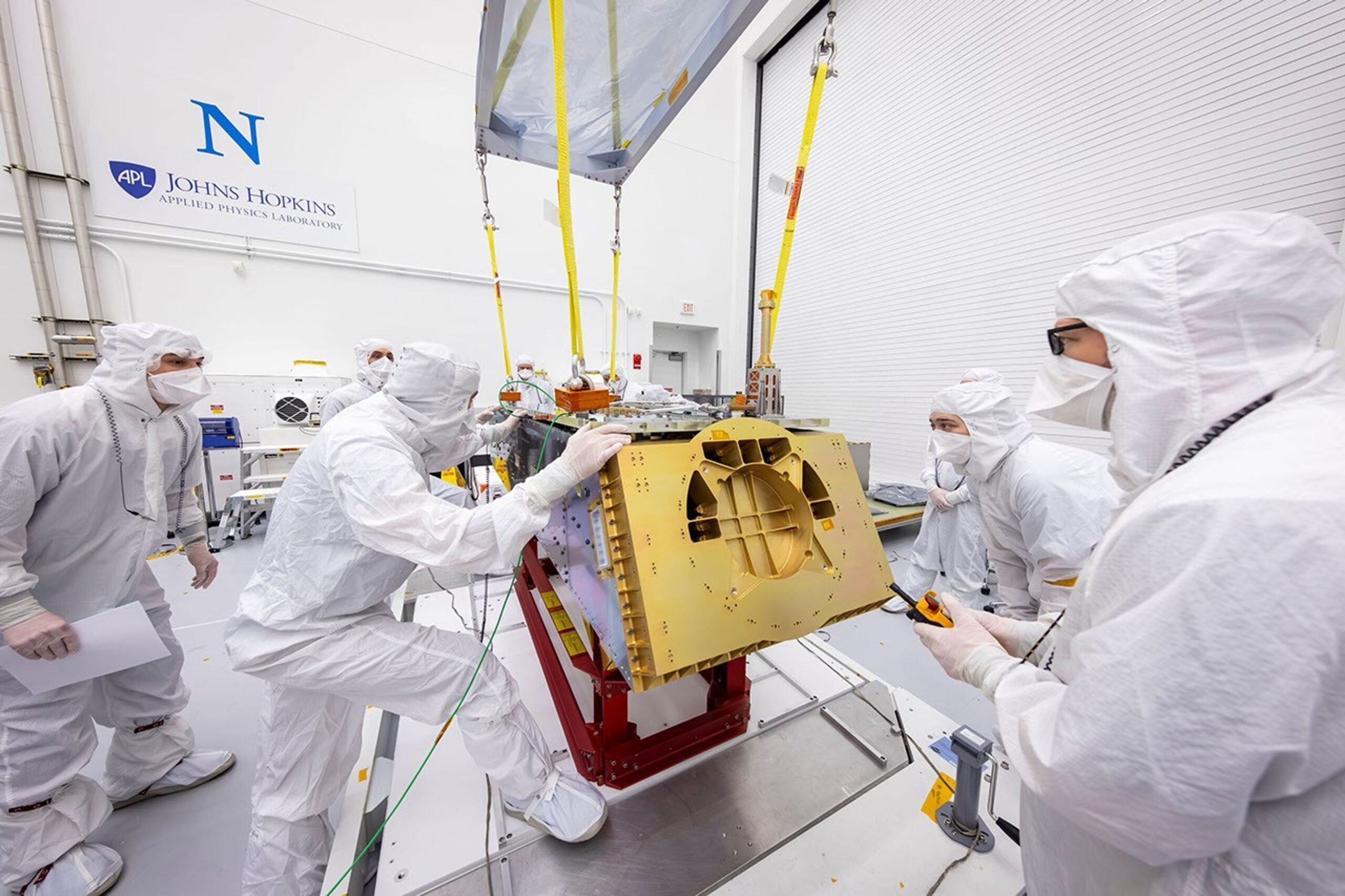

Dragonfly pokračuje v integrácii a testovaní v APL, ktoré sondu navrhlo a vedie misiu pre NASA. Podľa aktuálneho plánu má odštartovať v roku 2028 a na Titan doraziť v roku 2034. Tam má skúmať viacero lokalít, odoberať vzorky povrchu, merať ich zloženie a sledovať geológiu aj meteorológiu na jedinom mesiaci slnečnej sústavy, o ktorom vieme, že má výraznú atmosféru.
Komunikačný systém sa pritom testuje rovnako dôsledne ako tepelná ochrana. Tím nedávno zmeral správanie signálu z najväčšej antény sondy, teda vysokoziskovej antény HGA, v skúšobnej komore APL, ktorá napodobňuje vesmírne prostredie. Anténa má priemer 34,4 palca a ide o tzv. radial line slot antenna, čiže konštrukciu s množstvom drobných otvorov, ktoré spolu vytvárajú úzky a presne smerovaný rádiový lúč.
Pri lete na Titan nestačí len dopraviť sondu k mesiacu. Dragonfly musí bezpečne prejsť cez hustú atmosféru, ktorá kladie vysoké nároky na ochranu pred teplom aj tlakom. Tepelný štít preto nie je doplnok, ale jedna z najdôležitejších častí celého systému. Ak zlyhá, rotorcraft by sa k povrchu vôbec nemusel dostať.
Snímka zobrazuje: NASA’s Dragonfly Flight System Faces Heat.
V praxi to znamená, že materiál musí prežiť krátky, ale mimoriadne tvrdý vstup do atmosféry, kde sa kombinuje prudké zahrievanie, mechanické namáhanie a rýchle zmeny podmienok. Presne preto sa testuje nielen samotný materiál, ale aj celý štít ako zostava vrátane výplní a možných výrobných nedostatkov.
Čo je PICA-D a prečo NASA siahla po tomto type materiálu
PICA, teda Phenolic Impregnated Carbon Ablator, patrí medzi materiály, ktoré pri extrémnom ohreve postupne odoberajú energiu z okolia tým, že sa riadeným spôsobom odpaľujú a rozkladajú. V skratke ide o tepelnú ochranu, ktorá časť náporu obetuje sama na sebe, aby chránila vnútorné systémy sondy.

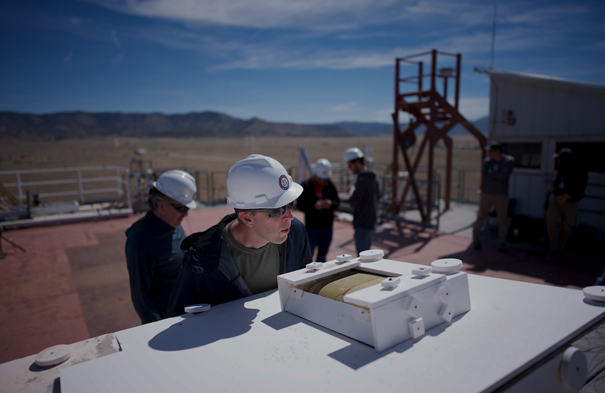

Snímka zobrazuje: Workers inspect a large, box-shaped white instrument on a rooftop platform in the desert with mountains in the distance.
PICA-D je novšia varianta, pripravená pre Dragonfly. Podľa NASA ide o pokračovanie technológie, ktorá už preukázala svoje schopnosti pri misiách Curiosity a Perseverance. Pri Dragonfly má táto ochrana zvládnuť podmienky na Titane, kde je atmosféra iná než na Marse a kde sa od štítu čaká odolnosť voči veľmi špecifickému vstupu do prostredia mesiaca.
Ako prebiehalo testovanie v New Mexico
Sandia Solar Tower využíva sústavu zrkadiel, ktoré koncentrujú slnečnú energiu na skúšobnú vzorku. Takto sa dá vytvoriť teplota porovnateľná s podmienkami, ktoré materiál zažije pri návrate alebo zostupe kozmického telesa. V prípade Dragonfly dosiahli testované segmenty približne 4 500 stupňov Fahrenheita.

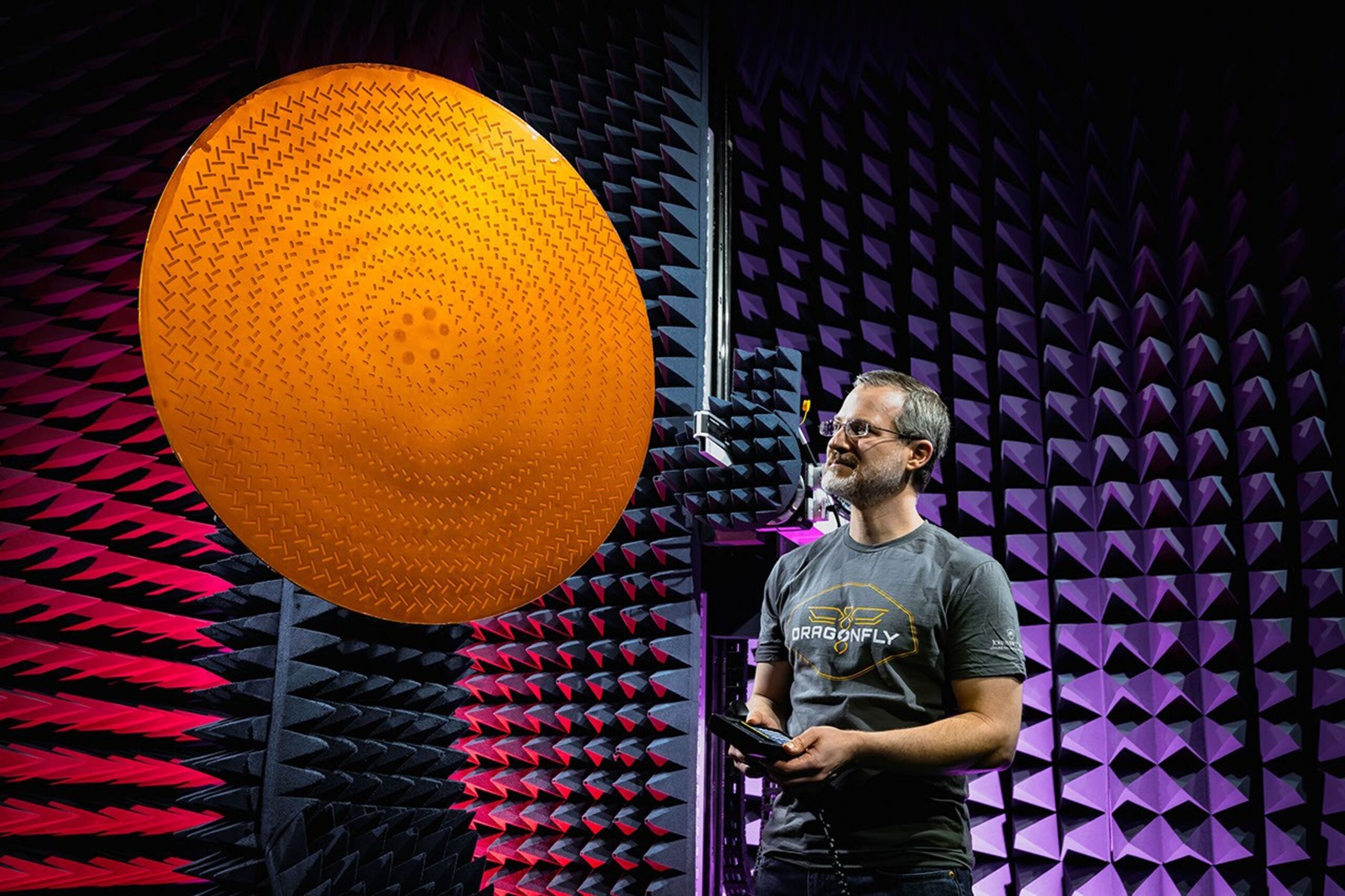

Snímka zobrazuje: A spacecraft technician inspects a circular antenna in a foam-walled, soundproof test chamber.
Dôležitá nebola len samotná teplota. Tím sledoval aj reakciu na rýchle zmeny teploty a na kombináciu tepelného a mechanického stresu. Práve takto sa dá lepšie odhadnúť, či bude štít fungovať ako celok aj v reálnej misii, kde sa podmienky menia rýchlo a bez priestoru na opravu.
Dragonfly sa po pristátí nebude spoliehať len na jednu anténu. Hlavná vysokozisková anténa HGA má prenášať vedecké dáta, no k dispozícii bude aj stredne zisková a nízko zisková anténa. To je bežný prístup pri misiách, kde je potrebná istota spojenia aj záloha pre núdzové situácie.
Snímka zobrazuje: NASA’s Dragonfly Flight System Faces Heat.
HGA má byť uchytená na hornej palube pristávacieho modulu na gimbale, aby mohla sledovať Zem z rôznych miest na povrchu Titanu. Anténa bude chránená vrstvou Kaptonu a pripravená fungovať v prostredí, kde je teplota približne 179 stupňov Celzia pod nulou. Aj to ukazuje, že pri Dragonfly sa nerieši iba let, ale celý reťazec spojenia od povrchu mesiaca až po riadiace stredisko na Zemi.
Čo misia Dragonfly ešte potrebuje overiť
Hoci doterajšie výsledky vyzerajú dobre, tím ešte čakajú ďalšie analýzy materiálu PICA-D pred začiatkom finálnej výroby tepelného štítu. To je dôležitý krok, pretože pri kozmických misiách sa každý detail kontroluje opakovane a z rôznych uhlov.
Snímka zobrazuje: NASA’s Dragonfly Flight System Faces Heat.
Podobne pokračuje aj testovanie komunikácie a integrácia samotného rotorcraftu v APL. Dragonfly má pred sebou ešte dlhú prípravu, kým sa dostane na štartovaciu rampu. Ak všetko pôjde podľa plánu, v roku 2028 odštartuje smerom k mesiacu, ktorý je pre vedcov zaujímavý najmä tým, že má hustú atmosféru, aktívnu meteorológiu a pestré geologické prostredie.
Pre vedu je dôležité najmä to, že Dragonfly nemá na Titane iba pristáť. Má sa pohybovať medzi viacerými lokalitami, zbierať povrchový materiál a skúmať ho priamo na mieste. Úspech tepelných a komunikačných testov je preto viac než technická správa. Je to potvrdenie, že sa misia postupne približuje k tomu, aby mohla na Titane pracovať v reálnych podmienkach a nie len na papieri alebo v počítačových modeloch.
