Po 18 rokoch vznikla elektrická mapa podložia USA. USMTArray odhaľuje skrytú stavbu kontinentu

Hlboko pod povrchom kontinentu sa skrýva elektrická štruktúra, ktorú nemožno vidieť voľným okom, no dá sa zmerať. Práve to sa podarilo rozsiahlemu projektu United States Magnetotelluric Array, ktorého dátový súbor bol po 18 rokoch zberu, kontroly kvality, spracovania a archivácie dokončený v roku 2024. Nový článok v Reviews of Geophysics predstavuje tento výnimočný súbor aj nový model zemskej kôry a vrchného plášťa vo vysokom rozlíšení, ktorý na jeho základe vznikol.

Za výsledkom stojí metóda nazývaná magnetotelurika. Ide o pasívnu geofyzikálnu techniku, ktorá zobrazuje podpovrchové prostredie od hĺbok rádovo stoviek metrov až po stovky kilometrov. Nevyužíva vlastný zdroj signálu: opiera sa o prirodzené zmeny magnetického poľa vyvolané Slnkom a globálnou bleskovou aktivitou. Tieto zmeny indukujú v elektricky vodivej Zemi takzvané telurické prúdy. Keď vedci merajú zmeny magnetického poľa a nimi vyvolané zmeny elektrického poľa na povrchu, môžu odhadovať trojrozmerné rozloženie elektrickej vodivosti v podzemí.

Autori vysvetľujú, že základom je Faradayov zákon elektromagnetickej indukcie. Vonkajšie magnetické variácie prebiehajú neustále, v časových mierkach od milisekúnd po hodiny, a sú pritom veľmi slabé v porovnaní so samotným zemským magnetickým poľom. Z nameraných údajov sa následne matematicky odvodzuje takzvaná impedancia Zeme, ktorú možno chápať ako frekvenčne závislú odozvu podpovrchu. Numerickou inverziou údajov z mnohých meracích bodov potom vznikajú 3D modely elektrickej vodivosti.

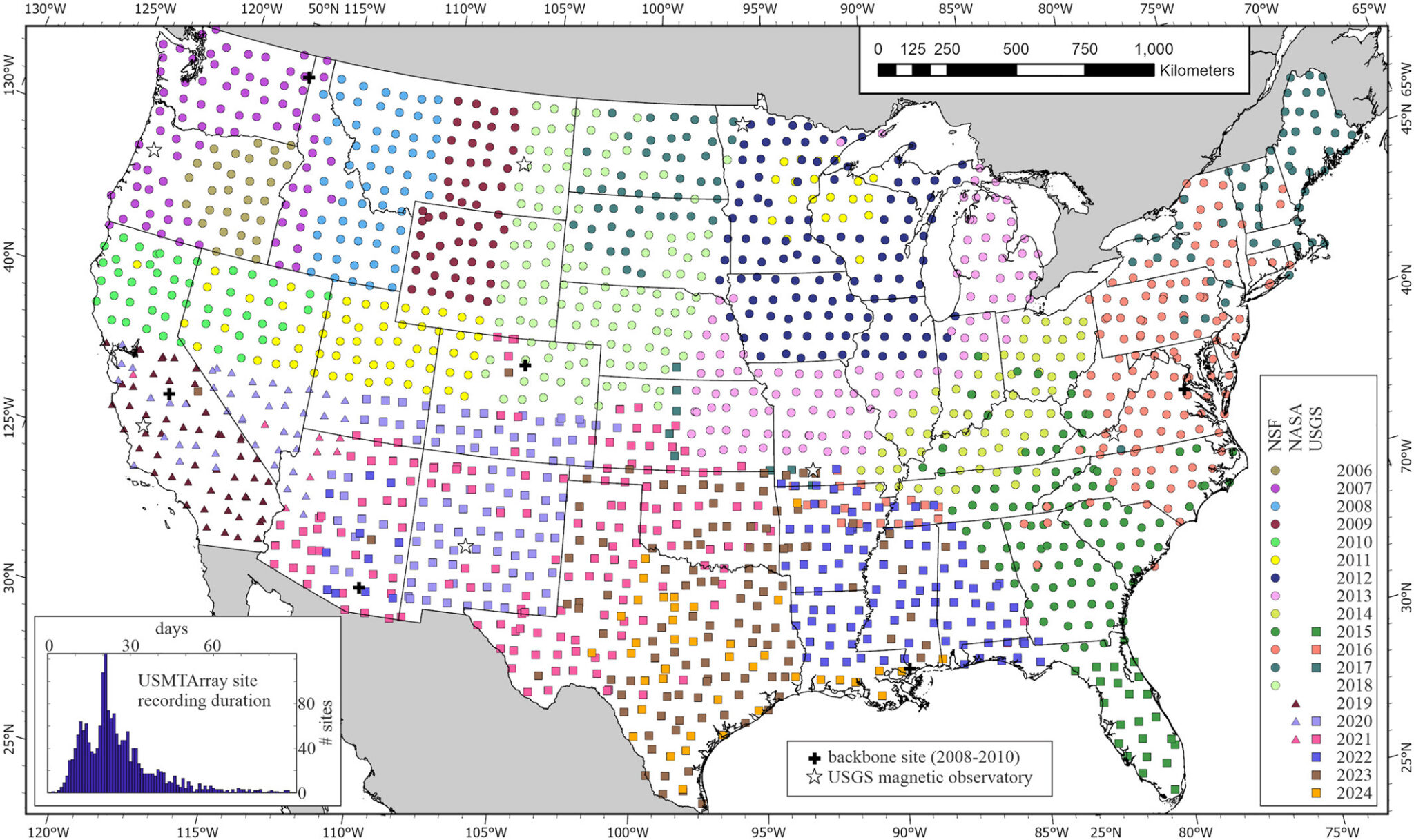

Práve takto vznikal aj USMTArray. Program sa začal v roku 2006 v rámci EarthScope financovaného NSF a dokončený bol v júni 2024 s podporou USGS. Pole zhromaždilo dlhoperiodické magnetotelurické merania v súvislej časti Spojených štátov na sieti s rozostupom 70 kilometrov. Spolu išlo o viac než 1 800 staníc, pričom každá bola zbieraná s jednotnou prístrojovou zostavou, parametrami merania, spracovaním, archiváciou a metadátami. Počas celej 18-ročnej existencie projekt financovali tri federálne agentúry — NSF, NASA a USGS — v spolupráci s Incorporated Research Institutions for Seismology a Oregon State University. Dáta boli priebežne zverejňované bez embarga a bez obmedzenia použitia.

Projekt mal podľa autorov skromné začiatky. V raných plánovacích dokumentoch sa spomínal najmä v súvislosti so subdukčnými zónami a vulkanickými systémami. Magnetotelurická časť EarthScope, financovaná NSF v roku 2003, bola koncipovaná podľa väčšej seizmickej zložky: ako transportovateľné pole prístrojov, ktoré sa bude presúvať naprieč Spojenými štátmi v pravidelnom rastri, doplnené o sedem prístrojov chrbticového poľa na štúdium hlbokej štruktúry plášťa. V roku 2006 pilotná štúdia v eastern Oregon nazbierala prvých 30 staníc s požičanými prístrojmi. V ďalších rokoch sa rozšírilo takzvané „northwest“ pokrytie, ktoré bolo dokončené v roku 2011 a zahŕňalo 331 lokalít v oblastiach Yellowstone-Snake River Plain, Northern Rocky Mountains, Cascades magmatic arc a northern Basin and Range province. Neskôr pribúdali ďalšie oblasti v strednej časti krajiny a na východe USA.

Najväčšou prekážkou boli financie. V rámci EarthScope nemal USMTArray nikdy takú podporu, aby od začiatku pokryl celé územie súvislých USA. Namiesto toho vznikal po jednotlivých „footprints“ v oblastiach, ktoré komunita považovala za vedecky najvýhodnejšie. Práve toto obmedzenie však podľa autorov podporilo intenzívne zapojenie odbornej komunity. Workshopy o umiestnení staníc v rokoch 2008 a 2013 spojili akademickú sféru, vládne inštitúcie aj priemysel pri rozhodovaní o ďalšom smerovaní poľa. Do konca aktivít financovaných NSF v roku 2018 bolo pokrytých približne dve tretiny súvislých USA. Dokončenie celej siete potom umožnilo ďalšie financovanie od NASA v rokoch 2019 až 2020 a od USGS v rokoch 2020 až 2024, a to aj vďaka rastúcemu významu týchto dát pre hodnotenie rizík vesmírneho počasia.

Významnou výzvou bolo aj zdieľanie dát. Keď sa program v roku 2006 začínal, otvorené dáta a systematické dátové štandardy neboli v magnetotelurickej komunite bežné a neexistovali široko prijaté, dlhodobo udržateľné formáty. Tím preto postupne vytvoril dátové formáty a databázy, ktoré dnes podľa autorov dozreli a pomáhajú posúvať udržateľnejšie medzinárodné zdieľanie magnetotelurických údajov.

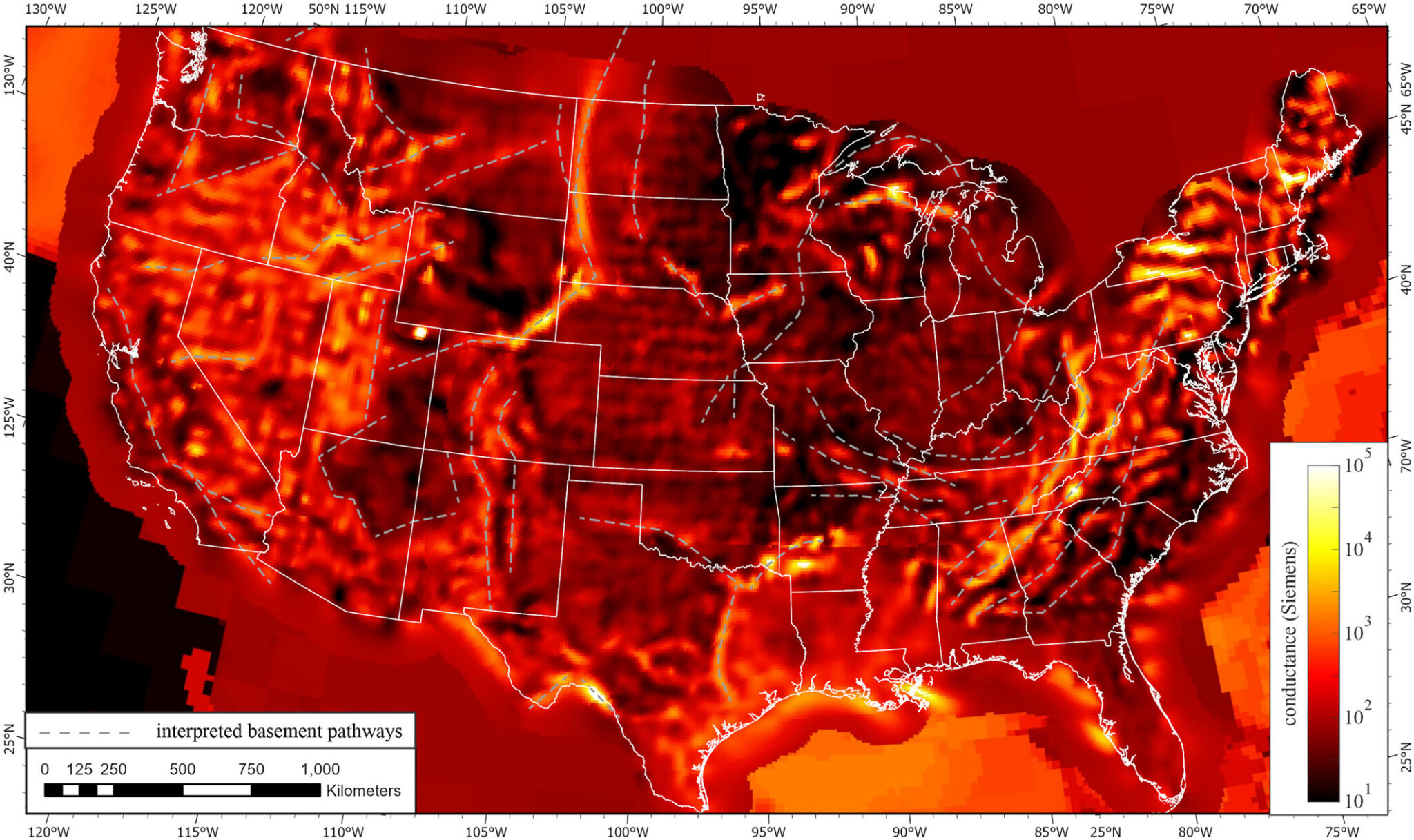

Výsledok presahuje samotný archív meraní. Spolu s rastúcim výpočtovým výkonom a rozvojom 3D modelovania posunul USMTArray odbor k regionálnym a národným modelom elektrickej vodivosti. Tie dnes dopĺňajú magnetické, gravitačné a seizmické údaje ako ďalšia vrstva informácií o architektúre severoamerického kontinentu. Autori uvádzajú, že tento súbor už prispel k výskumu stavby kontinentu, jeho skladania aj aktívnych tektonických procesov. Slúži aj ako rámec pre detailnejšie prieskumy, napríklad v oblasti Cascadia subduction zone, pri štúdiu geotermálneho potenciálu v Oregon Cascades a Great Basin či pri nových meraniach na východnom pobreží zameraných na spresnenie máp rizík spojených s geomagnetickými búrkami.

Dôležitá je aj šírka využitia samotnej magnetoteluriky. Metóda sa používa pri prieskume nerastných a geotermálnych zdrojov, vo fundamentálnych geologických a tektonických štúdiách, pri zobrazovaní magmatických systémov aktívnych sopiek aj pri mapovaní rizík geomagneticky indukovaných prúdov, ktoré môžu ohrozovať elektrické siete. Podľa autorov sa magnetotelurické výskumy robia na všetkých kontinentoch, v rôznych tektonických prostrediach, na pevnine aj na dne oceánu, na antarktickom ľadovom štíte a dokonca aj na Mesiaci.

Pre geovedy je to dôležité preto, že elektrická vodivosť zachytáva vlastnosti materiálov, na ktoré iné metódy nemusia byť rovnako citlivé. Magnetotelurika dokáže reagovať aj na menšie podiely vodivých fáz, ako sú čiastočne roztavený materiál, íly, grafit alebo kovové sulfidy. Pri sopkách tak môže pomôcť obmedziť predstavy o geometrii rezervoárov taveniny v kôre. Pri štúdiu kontinentov zasa prispieva k rozpoznávaniu starých orogénov a riftov či k mapovaniu hydratácie litosférického plášťa v koreňoch kratonov. A v oblasti rizík vesmírneho počasia zohrávajú magnetotelurické impedancie kľúčovú úlohu pri odhadoch elektrických polí na povrchu počas silných geomagnetických búrok.

Autori zároveň naznačujú, že dokončením USMTArray sa výskum nekončí. Naopak, otvára sa množstvo nových smerov. Viaceré modely vývoja kontinentov vznikali ešte pred dostupnosťou takto bohatého súboru dát, takže ich bude potrebné znovu kriticky preveriť. Sľubne vyzerá prepájanie magnetotelurických údajov s geochronológiou, geochémiou a rýchlo sa rozvíjajúcimi seizmickými modelmi, ako aj prepájanie geofyzikálnych a geodynamických modelov. Autori upozorňujú aj na potenciál integrovanej a spoločnej inverzie viacerých verejných dátových súborov vo veľkých priestorových mierkach. Zároveň pripomínajú, že geológia sa nekončí na štátnych hraniciach ani na rozhraní medzi pevninou a morom.

Ako magnetotelurika vlastne „vidí“ pod zem

Všeobecne povedané, magnetotelurika nefunguje ako klasické zobrazovanie v bežnom zmysle slova.

Nemeria priamo horniny, ale ich elektrickú odozvu na prirodzené elektromagnetické zmeny. Z rozdielov vo vodivosti potom geofyzici odvodzujú, kde sa môžu nachádzať odlišné typy materiálov alebo zón s iným fyzikálnym stavom. To však neznamená, že z jedného merania možno automaticky určiť jedinú geologickú interpretáciu. Práve preto je táto metóda najsilnejšia v spojení s ďalšími druhmi dát.

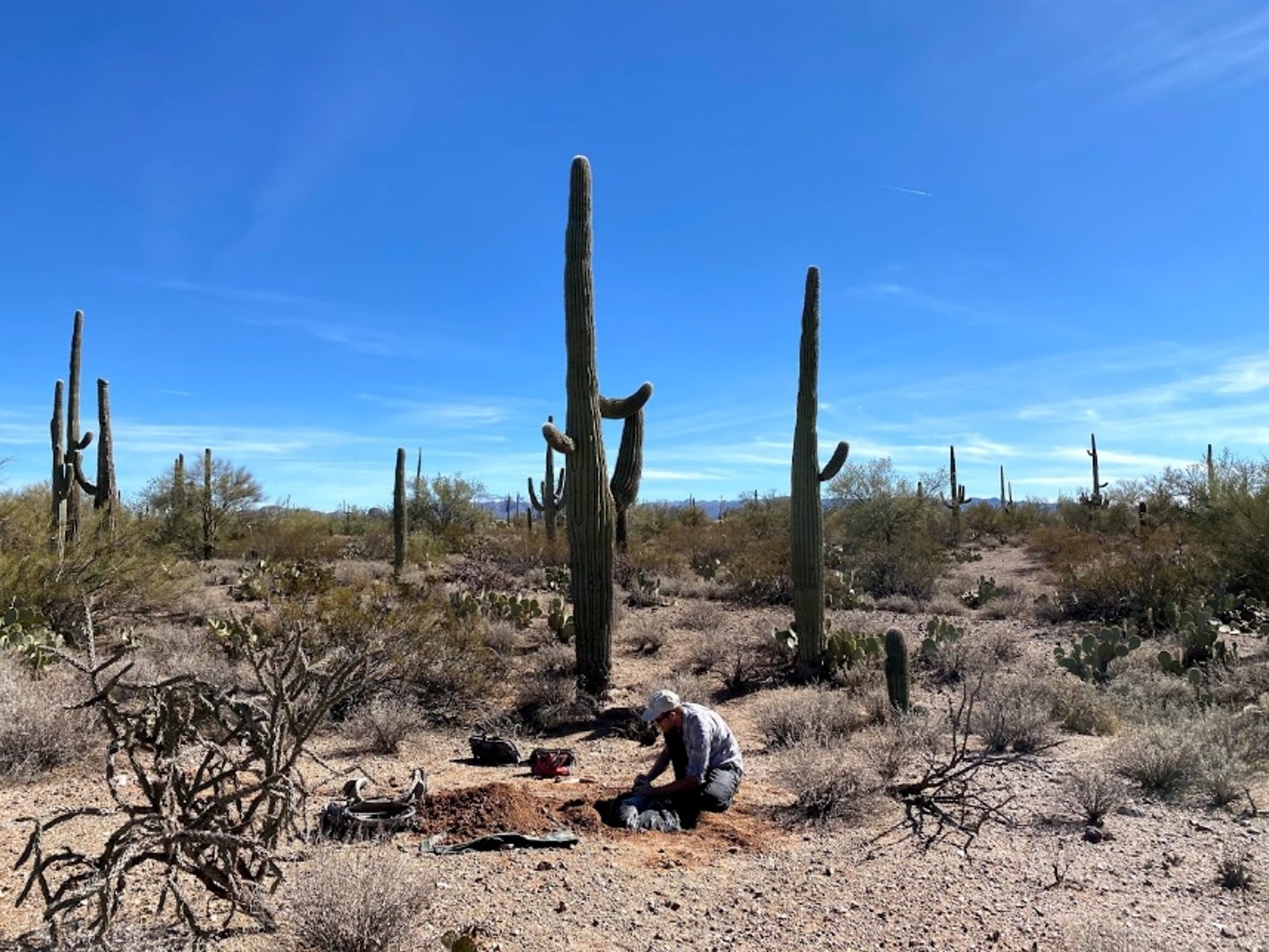

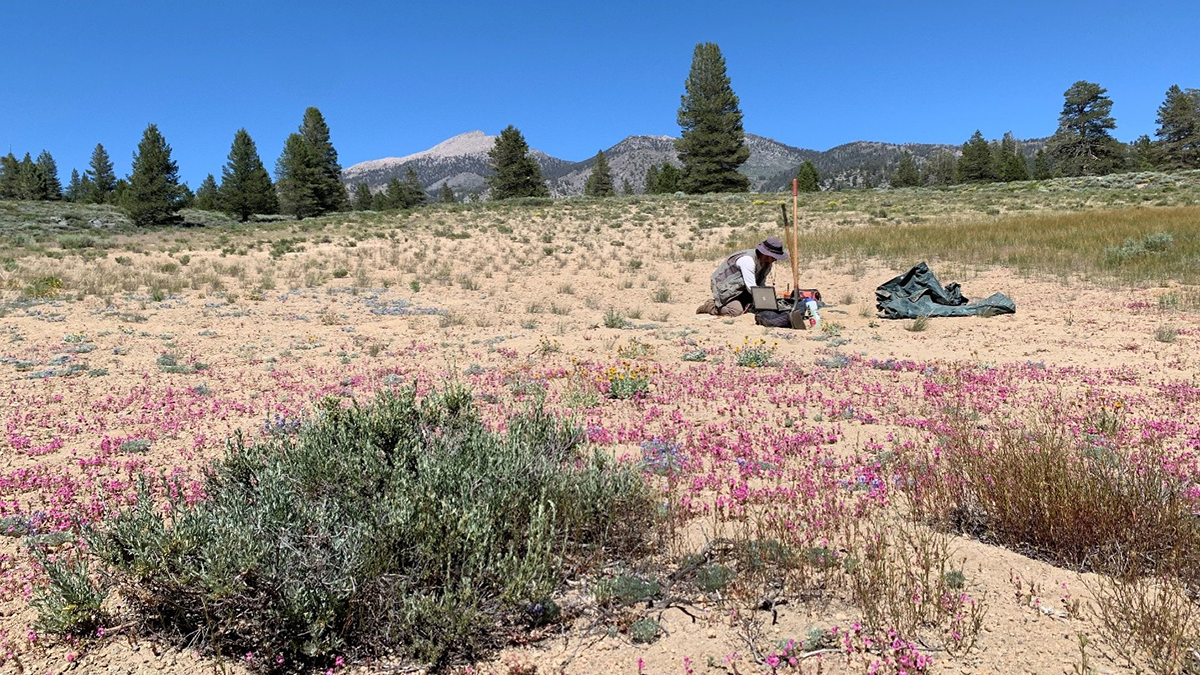

V praxi bývajú meracie stanice umiestňované ďaleko od infraštruktúry, napríklad od elektrických vedení a potrubí, ktoré môžu merania rušiť. Na mieste sa zaznamenávajú zmeny elektrického a magnetického poľa a po počiatočnej kontrole prístroje často pokračujú v autonómnom zbere údajov. Aj to ukazuje, že za veľkými modelmi podzemia stojí dlhá a technicky náročná terénna práca.

Prečo je elektrická vodivosť pre geológov taká cenná

Ako všeobecné pozadie možno dodať, že elektrická vodivosť patrí medzi fyzikálne vlastnosti, ktoré v horninách silno závisia od prítomnosti tekutín, taveniny, určitých minerálov alebo chemických zmien.

Preto môže dopĺňať seizmické metódy, ktoré sú citlivé na iné vlastnosti materiálu. Ak sa rôzne metódy zhodnú, interpretácia býva pevnejšia. Ak sa nezhodnú, môže to byť signál, že podzemie je zložitejšie, než sa predpokladalo.

Práve v tomto je význam veľkých dátových súborov, akým je USMTArray. Namiesto izolovaných lokálnych pohľadov umožňujú sledovať širšie vzory naprieč veľkou časťou kontinentu a porovnávať ich s geologickou históriou, tektonickými hranicami či dnešnou aktivitou Zeme.

Od lokálnych prieskumov k modelu celého kontinentu

Rozdiel medzi jednotlivými terénnymi štúdiami a kontinentálnym poľom je najmä v mierke a jednotnosti.

Keď sa meria podľa rovnakých štandardov, s porovnateľnými prístrojmi a spracovaním, výsledné údaje sa dajú spoľahlivejšie spájať do jedného celku. Presne to bolo jednou z hlavných predností USMTArray podľa autorov opísaného článku.

Takéto kontinuitné pokrytie je dôležité aj preto, že veľké geologické štruktúry často presahujú hranice jednotlivých štátov, geologických provincií či výskumných projektov. Kontinentálny model tak môže ukázať súvislosti, ktoré by sa pri menších, oddelených kampaniach dali zachytiť len ťažko.

Čo tieto dáta znamenajú pre riziká a praktické využitie

Zdroj výslovne pripomína, že jedným z menej očakávaných, no dôležitých použití magnetoteluriky je hodnotenie rizík vesmírneho počasia.

Pri silných geomagnetických búrkach môžu na povrchu vznikať elektrické polia, ktoré následne ovplyvňujú energetickú infraštruktúru. Magnetotelurické impedancie sú podľa autorov kľúčové pri ich odhadoch, pri scenárových analýzach aj pri tvorbe regionálnych až národných máp geoelektrických rizík.

Okrem toho má metóda význam aj pre geotermálnu energiu, prieskum ložísk či vulkanologický výskum. V týchto oblastiach však treba každé použitie posudzovať v konkrétnom geologickom kontexte. Samotná vodivosť je veľmi užitočný údaj, no zriedkavo stačí ako jediný podklad pre jednoznačný záver.

Čo ešte zostáva otvorené a kam sa môže výskum posunúť

Najdôležitejšou ďalšou úlohou bude podľa autorov využiť nový dátový súbor na preverenie starších predstáv o vývoji kontinentu.

Niektoré modely vznikali bez takto rozsiahlych údajov o elektrickej vodivosti, a preto môžu potrebovať úpravu alebo úplné prehodnotenie. Zdroj zároveň naznačuje, že prvé štúdie už vedú k prehodnocovaniu niektorých zaužívaných paradigiem.

Vo všeobecnosti bude ďalší pokrok zrejme závisieť od prepájania viacerých odborov a typov údajov. S narastajúcim výpočtovým výkonom a rozvojom spoločných inverzných prístupov možno očakávať detailnejšie a konzistentnejšie modely. Otvorené však zostáva, ako presne sa nové elektrické obrazy kontinentu premietnu do konkrétnych geologických interpretácií v jednotlivých regiónoch. Práve tam sa bude rozhodovať o tom, aký veľký vedecký dosah bude mať dokončenie USMTArray v nasledujúcich rokoch.

---

Zdroj: Eos

Pôvodný článok: https://eos.org/editors-vox/mapping-the-hidden-electrical-anatomy-of-a-continent

---
