NASA testovala ľahké krídlo za hranicou jeho návrhových limitov

NASA podrobila 15-stopový experimentálny model krídla SWEET-15 sérii záťažových skúšok a zámerne ho vystavila silám nad plánovanú hranicu. Konštrukcia napokon zlyhala približne pri 127 percentách návrhového zaťaženia, pričom poškodenie sa objavilo pri zadnej hrane krídla a v jeho hornom kryte. Výsledky zároveň potvrdili predpovede počítačových modelov a podporili ďalší vývoj ľahších a úspornejších lietadiel.

Snímka zobrazuje: NASA Pushes New Wing Design to Find Structural Limits.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

SWEET-15 je skratka pre Structural Wing Experiment Evaluating Truss-bracing. Testovací model meria 15 stôp a NASA ho vyvíja v rámci výskumu technológií pre budúce ultraefektívne lietadlá. Jeho základom je dlhé, štíhle krídlo podopreté aerodynamickou vzperou. Koncepcia vychádza zo skoršieho návrhu NASA s názvom Transonic Truss-Braced Wing.

Výskumníci chcú zistiť, či takáto konštrukcia dokáže znížiť hmotnosť a spotrebu paliva komerčných lietadiel. Najskôr však musia presne poznať jej správanie pri silách, ktoré na krídlo pôsobia počas letu, ako aj pri zaťažení presahujúcom bežné prevádzkové podmienky.

Konštrukcia SWEET-15 vznikla spojením piatich pokročilých technológií výroby a montáže kompozitných materiálov. NASA Langley Research Center v Hamptone vo Virgínii model navrhlo, analyzovalo a vyrobilo. Následne ho previezli do NASA Armstrong Flight Research Center v Edwards v Kalifornii, kde prebehli záťažové skúšky.

Počas niekoľkých mesiacov technici v laboratóriu Flight Loads Laboratory krídlo postupne ohýbali a zvyšovali naň pôsobiace zaťaženie. V celej konštrukcii boli umiestnené snímače deformácie a zaťaženia vrátane optických vláknových senzorov. Tie zaznamenávali, ako krídlo reaguje na rastúce sily.

Údaje zo senzorov sa zhodovali s predpoveďami počítačových modelov. Pri očakávaných silách počas letu krídlo podľa počiatočných výsledkov obstálo bez problémov. NASA preto získala väčšiu dôveru v nové výrobné postupy aj v spôsoby spájania jednotlivých častí krídla.

Skúška sa skončila riadeným testom až do porušenia konštrukcie. Inžinieri zaťaženie zvyšovali za hranicu návrhového limitu, aby zistili, kde a akým spôsobom krídlo zlyhá. Osobitne sledovali spoje medzi krídlom a hlavnou vzperou, ako aj medzi krídlom a menšou pomocnou vzperou nazývanou jury strut.

Podľa NASA ide o prvé takéto štrukturálne hodnotenie reprezentatívnej kompozitnej koncepcie krídla podopretého priehradovou vzperou. Skúšku umožnila spolupráca viacerých pracovísk a projektov NASA vrátane využitia systému Fiber Optic Sensing System, ktorý agentúra vyvinula na zber údajov z lietadiel aj kozmických lodí.

Výrobný postup z NASA Langley využíva robotický systém Integrated Structural Assembly of Advanced Composites. Jeho cieľom je vyrábať ľahšie a pevnejšie kompozitné štruktúry pre letecké a kozmické prostriedky. Výskumníci teraz analyzujú všetky údaje zo skúšok, aby ich mohli využiť pri návrhu budúcich drakov lietadiel a pri ďalšom vývoji efektívnejších leteckých technológií.

Prečo NASA skúma dlhé a štíhle krídla

Pri bežnom návrhu lietadla musí byť krídlo dostatočne pevné, no zároveň čo najľahšie. Každé zníženie hmotnosti môže zjednodušiť prevádzku lietadla, zatiaľ čo tvar a veľkosť krídla ovplyvňujú jeho aerodynamické vlastnosti. Dlhé štíhle krídlo môže byť výhodné z hľadiska účinnosti, no zároveň kladie vysoké nároky na pevnosť a riadenie deformácií.

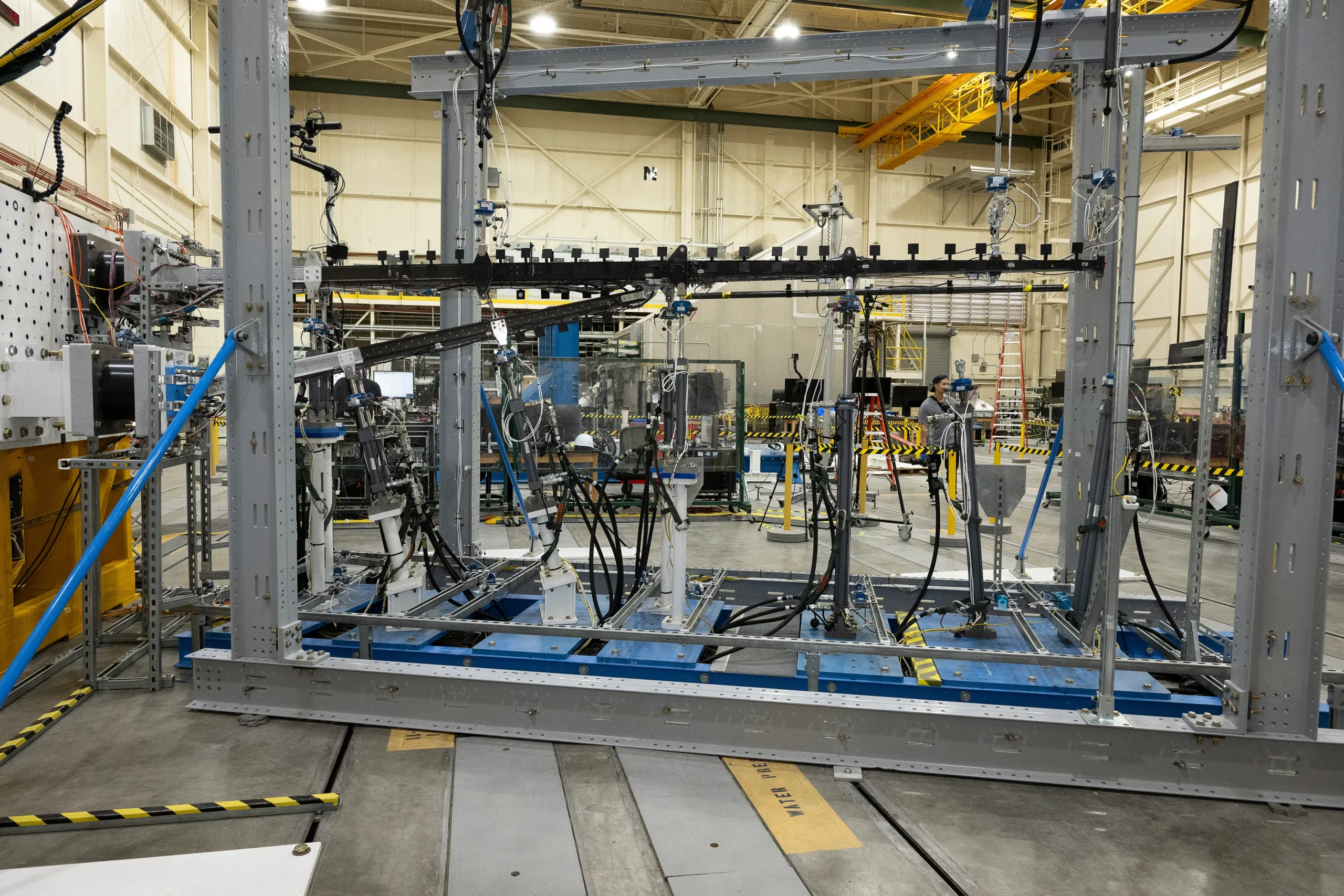

Snímka zobrazuje: A wide view of a test structure in a laboratory shows a full test assembly secured inside a steel rig. Hydraulic lines, sensors, and support.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

Tento všeobecný konštrukčný kompromis vysvetľuje, prečo NASA nehodnotí iba tvar krídla, ale aj spôsob, akým ho podopierajú vzpery a ako sú jednotlivé časti navzájom spojené. Pri SWEET-15 ide o laboratórny výskum, nie o oznámenie hotového lietadla určeného na okamžité nasadenie.

Ako funguje záťažová skúška krídla

Pri záťažovej skúške inžinieri postupne zvyšujú sily pôsobiace na testovanú konštrukciu. Senzory pritom sledujú deformácie a zaťaženie v rôznych častiach. Takéto merania umožňujú porovnať skutočné správanie modelu s výpočtami ešte predtým, ako by sa podobná technológia použila v zložitejšom leteckom prototype.

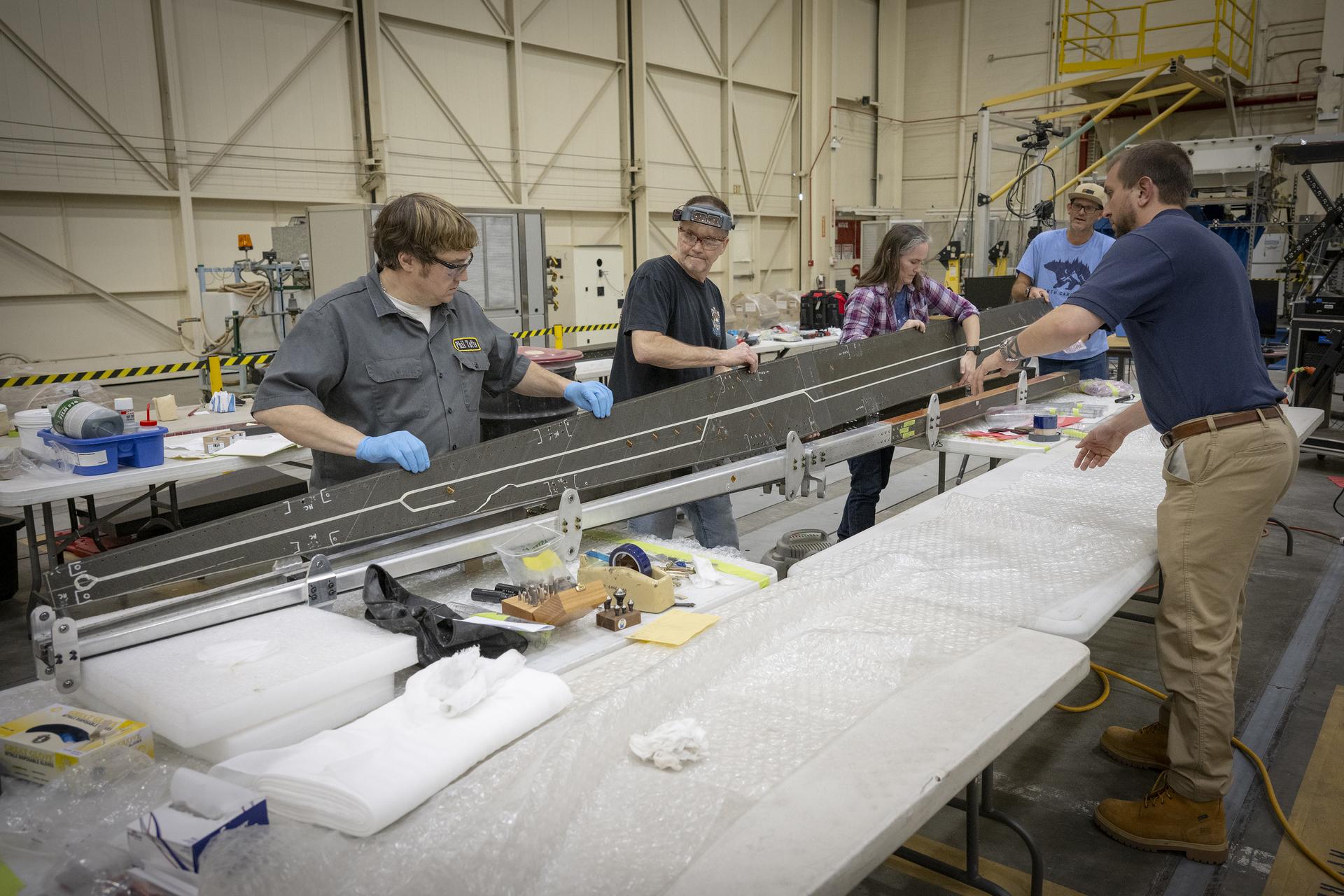

Snímka zobrazuje: A group of people work together in a large workshop, handling and inspecting a long metallic structure laid across padded tables. Tools, materials,.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

Záverečný test do porušenia má iný účel než overenie bežnej prevádzky. Riadené prekročenie limitu pomáha odhaliť miesto a charakter poškodenia. V prípade SWEET-15 sa poškodenie objavilo pri zadnej hrane a v hornom kryte krídla, pričom konštrukcia zlyhala približne pri 127 percentách návrhového zaťaženia.

Čo znamená zhoda meraní s počítačovými modelmi

Počítačové modely slúžia pri vývoji lietadiel na predpovedanie deformácií, pevnosti a správania konštrukcie. Ich výsledky však musia obstáť v porovnaní s meraniami na fyzickom modeli. Zhoda údajov zo SWEET-15 s predpoveďami preto poskytla tímu dôveru v použité výpočtové postupy a nové konštrukčné riešenia.

Mohlo by Vás zaujímať  Tímy nadviazali spojenie so servisnou loďou LINK, ktorá má zvýšiť obežnú dráhu observatória Swift

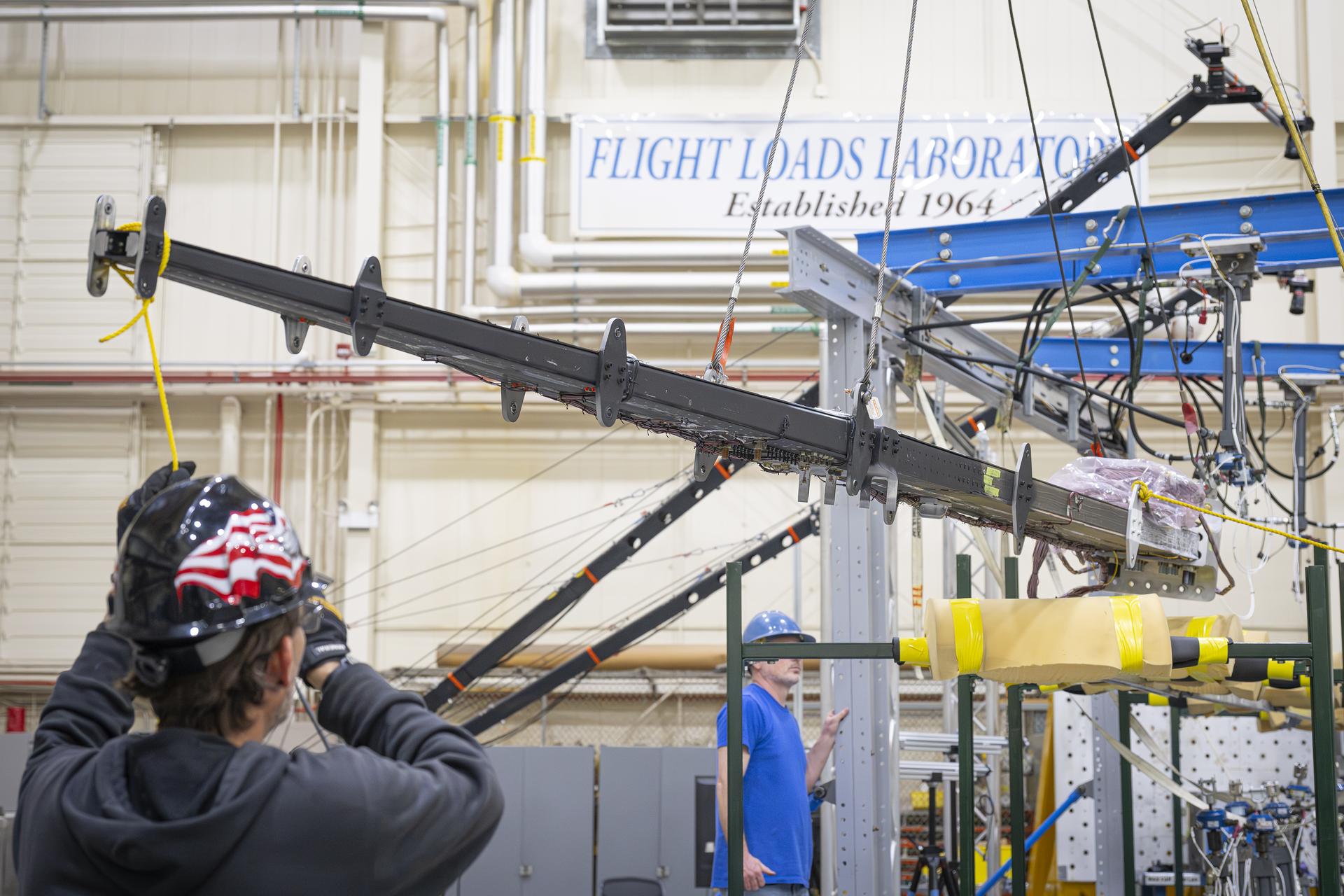

Snímka zobrazuje: A long beam is suspended in a laboratory while personnel observe and guide its placement. Overhead support equipment, cables, and lab infrastructure.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

Neznamená to, že technológia je pripravená na sériovú výrobu. Znamená to, že konkrétne výrobné a montážne prístupy prešli významnou laboratórnou skúškou a môžu slúžiť ako podklad pre ďalšie návrhy.

Prečo sú dôležité kompozity a vláknové senzory

Kompozitné materiály umožňujú vytvárať štruktúry s rozdielnymi vlastnosťami v rôznych smeroch. Pri leteckých konštrukciách môže byť takáto vlastnosť užitočná, pretože krídlo musí odolávať viacerým typom zaťaženia. Výroba však zároveň vyžaduje presné spájanie a kontrolu kvality jednotlivých dielov.

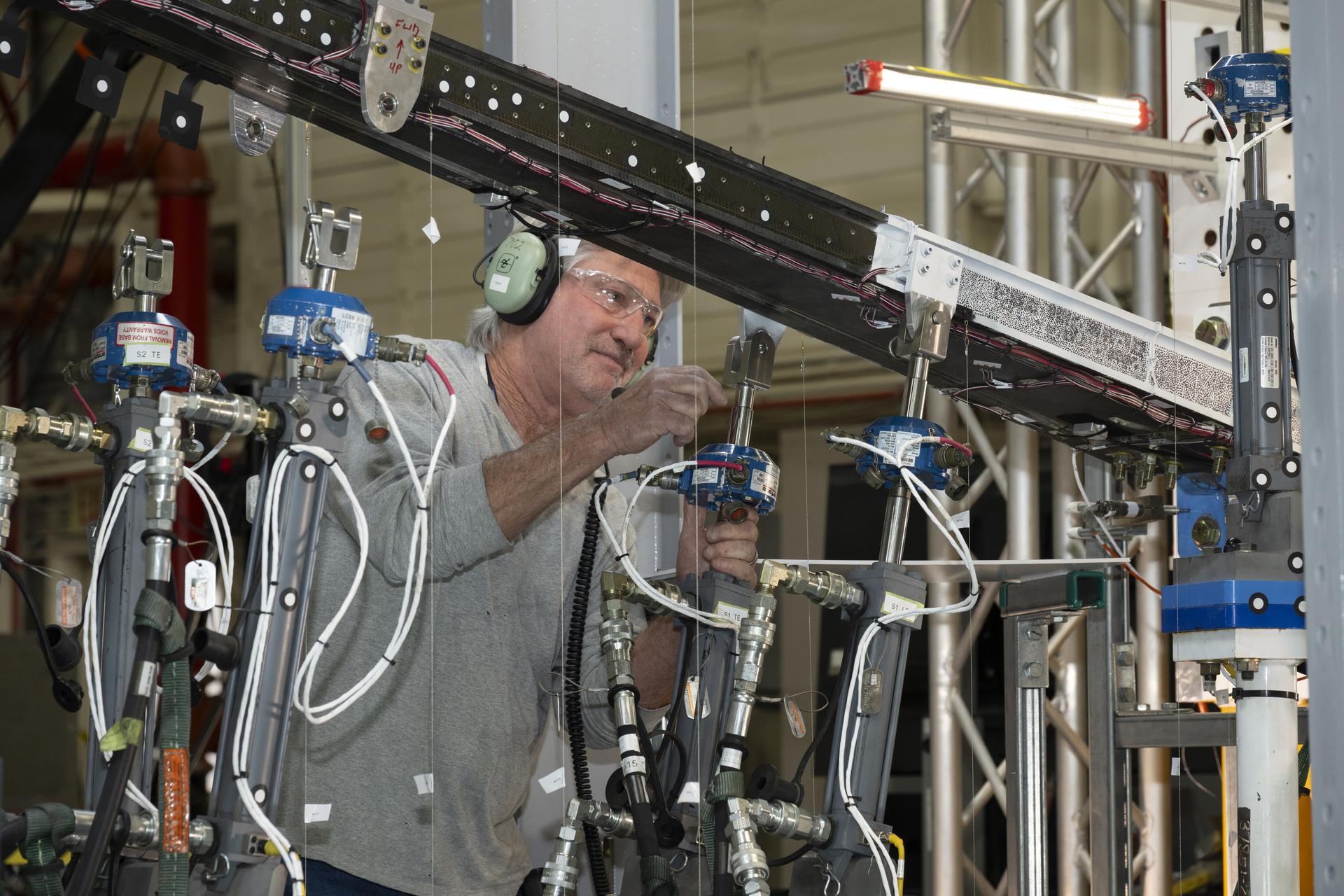

Snímka zobrazuje: A man wearing ear protection works closely with multiple hydraulic and instrumentation units connected to a large beam mounted on a test structure.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

Optické vláknové senzory poskytujú spôsob, ako sledovať deformácie priamo v konštrukcii. Všeobecne môžu priniesť podrobnejší obraz o tom, ako sa zaťaženie rozkladá, než by bolo možné zistiť iba vizuálnou kontrolou po skončení skúšky. NASA pri SWEET-15 využila systém Fiber Optic Sensing System vyvinutý pre lietadlá aj kozmické lode.

Čo bude nasledovať po teste

NASA plánuje ďalej analyzovať údaje zhromaždené počas skúšok. Zistenia majú pomôcť pri návrhu budúcich drakov lietadiel a pri pokračovaní projektu Subsonic Flight Demonstrator. Ďalší vývoj bude závisieť od toho, ako výskumníci vyhodnotia správanie konštrukcie, jej spoje a použité výrobné postupy.

Snímka zobrazuje: NASA Pushes New Wing Design to Find Structural Limits.

Zdroj: https://www.nasa.gov/centers-and-facilities/armstrong/nasa-pushes-new-wing-design-to-find-structural-limits/

Zo samotnej skúšky zatiaľ nemožno vyvodiť, že komerčné lietadlá s týmto riešením čoskoro vstúpia do služby. Otázkou zostáva najmä to, ako by sa podobná ľahká konštrukcia správala v skutočných prevádzkových podmienkach a v plnom meradle. Práve laboratórne testy, počítačové výpočty a následné overovanie majú postupne ukázať, či sa potenciál návrhu dá preniesť do praktického letectva.
